中铁十六局楚雄段施工3标全力攻坚软岩变形施工难题

来源:云南省滇中引水工程建设管理局  2023-04-17 15:41:00



由中铁十六局集团有限公司承建的滇中引水工程楚雄段施工3标位于云南省楚雄彝族自治州牟定县凤屯镇,输水线路总干渠全长19.42千米,隧洞工程占比98.5%,其中软岩变形洞段占比34%。截止目前,隧洞工程已开挖揭露的Ⅳ、Ⅴ类围岩占比高达98%,是典型的“滇中红层”软岩地质,手扒易碎、遇水成泥,施工难度极大,风险极高。为确保工程安全高效推进,项目部坚持问题导向,以针对性措施逐项破解施工难题,全力推进工程建设提速,伍庄村隧洞等地质恶劣洞段月平均进尺从15米提升至30米,在软岩隧洞主洞单口掘进上创造了工程建设新效率,为后续类似地质条件施工提供了宝贵的经验。

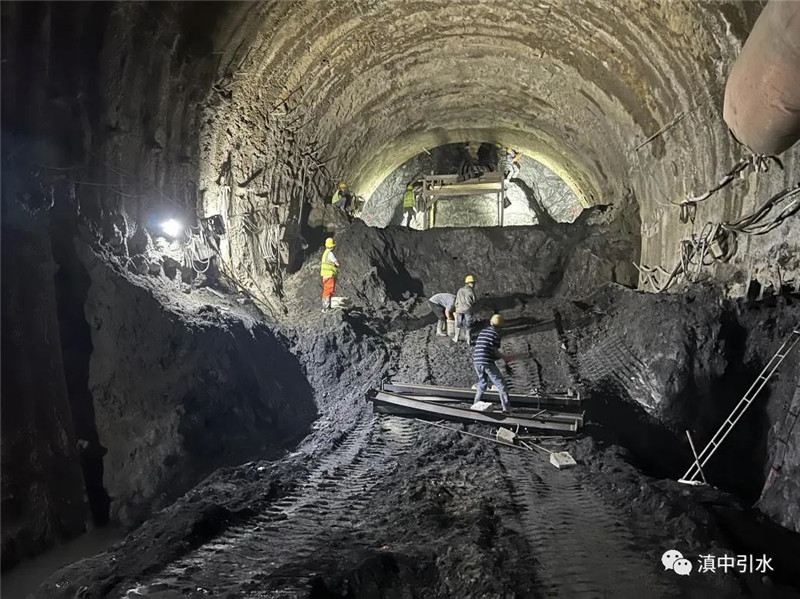

优化措施攻克不良地质难题。针对Ⅳ、Ⅴ类围岩占比高的难题,项目部采用超前注浆、加密超前注浆大小管棚、玻璃纤维锚杆等超前支护措施,不断分析总结,形成了“三台阶七步开挖工法”,即采用短进尺、早封闭,减少围岩暴露时间的方式,在稳固破碎围岩的同时有效抑制坍塌掉块数量及频次。针对软岩变形严重问题,采取微台阶、强支护的措施,在拱腰位置增加直径108毫米、长度9米的锁脚注浆大管棚,增大预留变形量,增加临时和永久横撑提高钢支撑整体稳定性,同时垫层及二次衬砌进度紧跟掌子面,在有效降低变形量的同时施工进度明显提升,最大变形量由80厘米降低至20厘米,为按期实现隧洞全面贯通奠定坚实基础。



精准分析化解安全风险难题。为及时准确掌握隧洞围岩地质条件变化情况,有效降低施工安全风险,项目部采取地质雷达+超前探孔方式,按照“全程管控、责任到人”的原则,在由专业地质预报单位进行科学分析的基础上,制定全周期的围岩监控方案,由专人负责利用隧洞围岩量测信息化系统对数据精准分析,管理人员通过手机APP实时查看数据分析图表,通过动态管理,及时优化施工参数,确保施工安全。



创新技术破解工期滞后难题。针对伍庄村隧洞进口等不良地质洞段软岩大变形问题,项目部主动与国内各大院校、科研机构对接,联合开展《滇中红层软岩隧洞变形控制综合施工技术》等科研课题研究,突破技术壁垒,克服艰难险阻,推动工法创新,在提供坚实技术保障的同时,积极优化资源配置,探索高效施工机械,不计成本引进大功率360度旋转锚杆钻机等先进设备,将钻孔时间缩短了一半,大大提高了初期支护施工效率,保证了软岩、破碎洞段围岩稳定,在前期工期严重滞后的情况下,实现了凤屯隧洞出口至凤屯隧洞2#支洞下游段提前3个月贯通的阶段性胜利。
